 廢水蒸發器 針對化工有機廢水高鹽分高濃度等特點,基于蒸發濃縮結晶的原理.采用多效減壓蒸發濃縮結晶有機廢水,對濃縮液中的鹽分進行分離后，通過集鹽器進行回收,濃縮液進行干燥回收或焚燒處理,，蒸發后的冷凝水一般通過后續的生化處理進行處理，可以實現廢水排放的標準。

蒸發器每小時蒸發量從小到大分為1-30噸,其中四效蒸發器濃縮比達到10~15%。可以按交鑰匙工程交工。

設備表:

規格型號  規格型號

一效蒸發器  直接冷凝器

二效蒸發器  冷凝水預熱器

三效蒸發器   離心泵

四效蒸發器  現場儀表

顯示、控制柜 冷凝水罐

平臺框架 配管

安裝、調試 工程設計、技術服務

2、含氯化銨廢水多效減壓蒸發器

二效蒸發器結晶裝置介紹

二效熱泵蒸發工藝，考慮到了濃縮液的出料溫度，保證濃縮液不析出結晶。

原液進料首先經過預熱器，然后進入蒸發器，將預熱部分和蒸發部分分開，使蒸發器列管全部用于蒸發，提高了蒸發器的蒸發效率。原液分級預熱充分利用了低溫蒸汽的潛熱提高了熱效率。

^效加熱室的冷凝水進入第二效加熱室的殼程，會閃蒸出部分蒸汽，充分利用了高溫冷凝水的顯熱，減少了生蒸汽的消耗。

^效蒸發器采用低溫加熱，可以使熱泵的抽氣系數提高,整套裝置的蒸汽單耗為0.45噸汽/噸水。

設備表：

規格型號  規格型號

一效蒸發器  直接冷凝器

一效分離室  二次蒸汽管路

二效蒸發器  真空泵

二效分離室  儀表閥門管道平臺配電

熱泵       物料儲罐

循環泵     結晶罐

冷凝水     離心機

2蒸發器的特點為

① 蒸發水量可達0.5t/h~100t/h[2]

② 正常運行時該系統只用電，蒸發每噸水的能耗為15KW.h至100KW.h，其運行費用為多效蒸發的1/8~1/2。

③ 是目前^節能的蒸發器，多為單效蒸發，加熱溫差小，停留時間短，適于熱敏性物料。

④ 結構緊湊，占地面積小。

⑤ 設備通過PLC控制實現自動運行，能夠長期連續穩定運行。

2、蒸汽壓縮機

廢水蒸發器為機械式蒸發器，其主要特點在于蒸汽壓縮機。蒸汽壓縮機通過機械式壓縮，提高水蒸汽的壓力和溫度。根據風量和壓縮要求選擇不同類型的蒸汽壓縮機，蒸汽壓縮機的轉速由變頻器調節，可根據實際需求調整壓縮機轉速壓縮機設有溫度監控探頭和振動探頭，保證其長期正常運行。

•

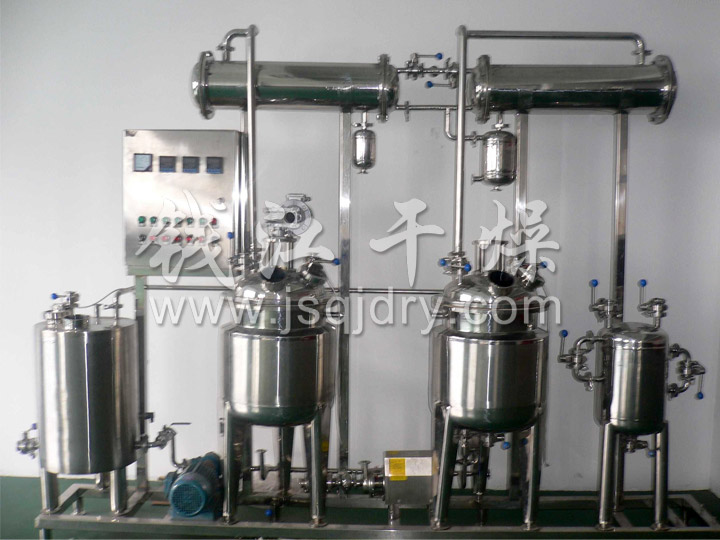

  廢水蒸發器
•
